Скрытые петли Simonswerk Tectus Energy: революционная технология беспроводной передачи данных и питания

В эпоху стремительного развития систем «умного дома» и жесткого контроля доступа (СКУД) к современным дверным конструкциям предъявляются принципиально новые требования. Дверь перестала быть просто физическим барьером — теперь это сложное инженерное устройство, оснащенное моторными замками, биометрическими сканерами, скрытыми видеокамерами и электромеханическими защелками. Главной технической проблемой при проектировании таких систем всегда оставался безопасный и эстетичный подвод электропитания от рамы к подвижному полотну. Немецкий концерн SIMONSWERK совершил технологический прорыв, объединив безупречную эстетику полностью скрытых петель и систему постоянной кабельной связи в специализированной серии TECTUS Energy.

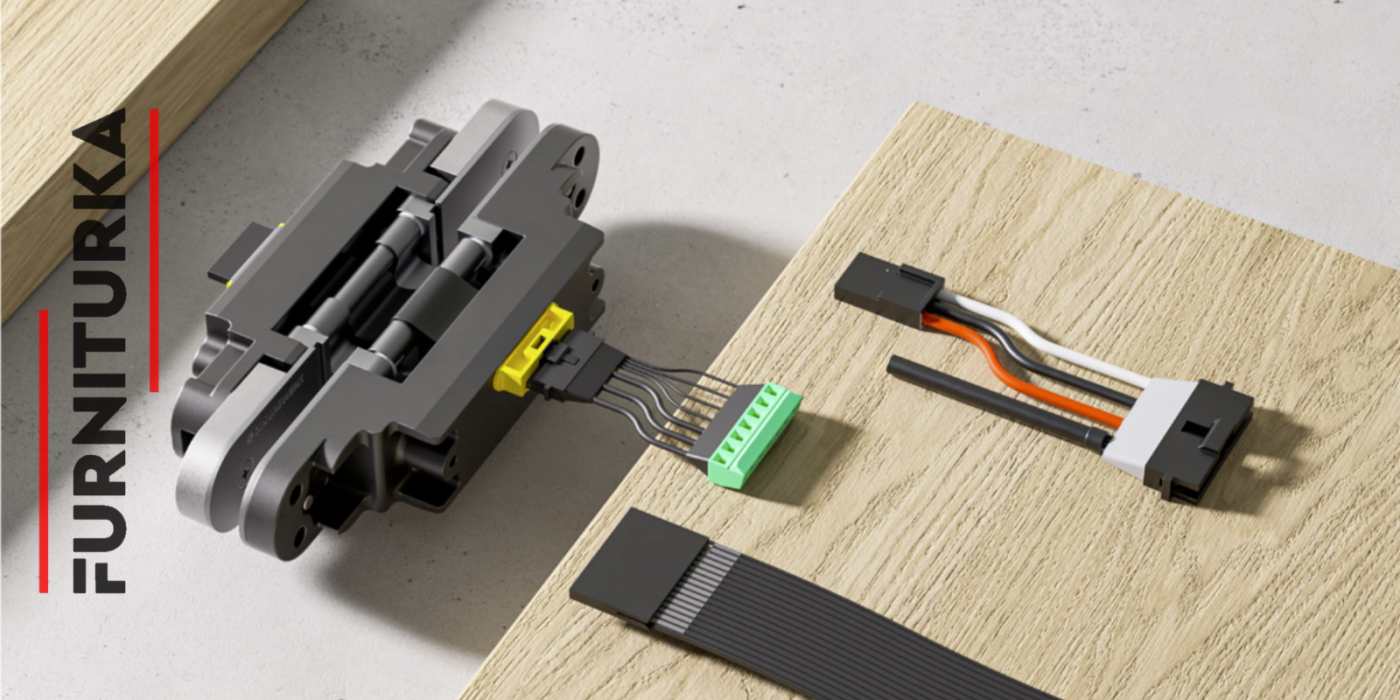

Уникальность концепции заключается в том, что токопроводящий шлейф интегрирован непосредственно в подвижный шарнирный механизм петли. Это позволило полностью отказаться от традиционных накладных или скрытых кабель-проходов (кабельных переходов), которые нарушают визуальную целостность деревянного или профильного полотна, требуют дополнительной сложной фрезеровки и подвержены быстрому механическому износу на излом. В петлях TECTUS Energy кабель движется по фиксированной и просчитанной на заводе траектории, что полностью исключает его перекручивание, защемление или повреждение даже при интенсивной эксплуатации.

Технические нюансы, параметры кабеля и пожарная безопасность

1. Конструкция встроенного кабеля: Внутри петель серии Energy расположен оригинальный многожильный кабель. Производитель предлагает варианты с 16 жилами, где поперечное сечение каждого проводника оптимизировано для сигнальных линий СКУД. В зависимости от типа электромеханического оборудования, жилы могут комбинироваться для обеспечения необходимой мощности.
2. Электрические характеристики: Система рассчитана на работу в низковольтных сетях. Максимальное рабочее напряжение составляет 50 В. Допустимый ток на одну отдельную жилу равен 0.8 А. При необходимости подключения мощных замков с соленоидными или моторными приводами (требующих высоких пусковых токов) техническая документация допускает суммирование нескольких жил для увеличения общей силы тока.
3. Технология Plug & Play: Для исключения ошибок при монтаже и ускорения процесса подключения, петли с обеих сторон оснащаются специальными быстроразъемными штекерными соединениями. Кабель аккуратно выводится в подготовленные кабель-каналы внутри рамной коробки и дверной створки, обеспечивая легкий доступ для проведения диагностических или ремонтных работ.
4. Интеграция с противопожарными системами: Модели серии Energy изготавливаются на базе основных несущих корпусов TECTUS из высокопрочной стали или нержавеющей стали. Они подходят для использования на огнестойких дверных блоках с требованиями по пожарной безопасности. Кабель имеет специализированную термостойкую изоляцию, которая сохраняет целостность цепи в условиях критического нагрева, гарантируя корректное срабатывание замков (например, автоматическую разблокировку дверей на путях эвакуации при поступлении сигнала от пожарной сигнализации).
5. 3D-регулировка без повреждения кабеля: Наличие токопроводящего элемента внутри шарнира никак не ограничивает функционал настройки. Петли сохраняют фирменную юстировку в трех плоскостях при помощи шестигранного ключа: по горизонтали (±3.0 мм), по высоте (±3.0 мм) и на прижим (±1.0 мм). При этом кабель находится в изолированной зоне и не натягивается во время регулировки.

Обзор сертифицированных моделей серии TECTUS Energy

Производитель перенес технологию скрытого кабельного перехода на свои самые востребованные объектные модели, сохранив стандартные посадочные и фрезеровочные размеры (за исключением дополнительного канала под вывод кабеля). Расчет нагрузки традиционно приводится для использования 2 петель на створку размером 2000×1000 мм при угле открывания 180°:

• TECTUS TE 340 3D Energy — модель для качественных межкомнатных и легких объектных дверей. Рассчитана на массу полотна до 80 кг. Минимальная толщина дверной створки для корректного монтажа составляет 40 мм.
• TECTUS TE 540 3D Energy — флагманская модель для тяжелых дверей в коммерческом и жилом секторах с высокой проходимостью. Способна нести нагрузку до 120 кг. Полностью совместима с противопожарными дверными блоками и большинством современных систем автоматического запирания.
• TECTUS TE 540 3D A8 Energy — специализированная версия для дверей с декоративными накладками (из шпона, зеркала или стекла) толщиной до 8 мм. Несущая способность адаптирована под смещение центра тяжести и составляет до 100 кг.
• TECTUS TE 640 3D Energy — усиленная модель, предназначенная для массивных и крупногабаритных входных групп, дверей из толстого профиля или бронированных полотен. Выдерживает вес конструкции до 200 кг, гарантируя идеальную плавность хода благодаря износостойким композитным втулкам.

Область применения

Скрытые петли со встроенным энерго переходом SIMONSWERK TECTUS Energy являются бескомпромиссным решением для объектов, где безопасность, автоматизация и дизайн неотделимы друг от друга. Они незаменимы при обустройстве офисов премиум-класса, банковских учреждений, зон ограниченного доступа, а также в концепциях современных «умных» домов, где входная дверь интегрирована в общий контур безопасности.

Скрытый кабель полностью защищен от любых попыток умышленного повреждения, саботажа или вандализма, так как к нему невозможно добраться снаружи при закрытой двери. Для архитекторов и инженеров серия TECTUS Energy предоставляет уникальную возможность убрать с глаз все технические коммуникации, провода и кабели, сохранив чистую эстетику скрытого дверного короба и обеспечит непревзойденный швейцарско-немецкий стандарт эксплуатационной безопасности.
