Смещение оси фурнитурного паза (9 мм и 13 мм): почему этот параметр критичен для вашего окна?

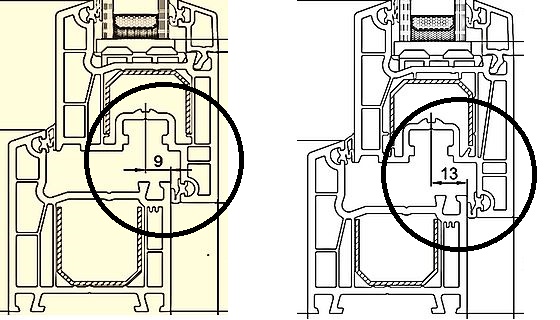

При подборе комплектующих для окон и их ремонта специалисты оперируют термином «Versatz» — смещением оси фурнитурного паза. Это расстояние от плоскости центра паза до внутреннего края рамы (без учета уплотнителя). Несмотря на кажущуюся незначительность, разница между двумя стандартами — 9 мм и 13 мм — составляет всего 4 мм, но именно они определяют, будет ли ваше окно работать исправно или превратится в источник постоянных сквозняков и поломок.

На что влияет параметр смещения оси?

Этот технический нюанс напрямую диктует выбор двух ключевых элементов: ответных планок и петель ножниц. Качественная и профессиональная фурнитура всегда маркируется под конкретный стандарт, так как детали этих систем не взаимозаменяемы.

Если в профиле реализовано смещение 13 мм, фурнитурный паз расположен глубже. Следовательно, ответная планка должна быть толще, чтобы «дотянуться» до запирающих цапф. В системах на 9 мм планки более тонкие. Ошибка в подборе чревата серьезными последствиями для всей конструкции:

Если установить планки 13 мм на профиль 9 мм: цапфы будут заходить в зацепление с огромным трудом. Это создает избыточную нагрузку на ручку и передаточные механизмы. Более того, микролифт створки просто не даст ей закрыться, так как ему потребуется «уйти» на лишние 4 мм вглубь.

Если установить планки 9 мм на профиль 13 мм: створка будет буквально болтаться в раме. Цапфы не смогут достать до ответных планок, из-за чего герметичный прижим станет невозможным, а окно будет продуваться по всему периметру.

Петли и ножницы: риск деформации профиля

Еще более критичным является подбор петлевой группы. Петли — это силовые узлы, удерживающие вес створки. Если на профиль со смещением 9 мм по ошибке смонтировать петлю стандарта 13 мм, её плечо окажется длиннее необходимого. В результате петля начнет «отжимать» створку от рамы. Это не только препятствует закрытию, но и со временем приводит к необратимой деформации как самой петли, так и пластикового профиля.

В обратной ситуации (петля 9 мм на профиле 13 мм) створка не будет доходить до нужной точки прижима на те же злосчастные 4 мм. Результат предсказуем: гарантированное продувание со стороны петель и постепенный перекос геометрии окна. Профессиональная фурнитура для окон требует строгого соответствия этим миллиметрам для сохранения теплоизоляционных свойств дома.

Как избежать ошибок при выборе комплектующих?

Параметров оконного профиля десятки, и подбор только по принципу «9 или 13» — это лишь вершина айсберга. Ответная планка должна идеально повторять геометрию наплыва рамы, чтобы обеспечить функциональность. Для безошибочного выбора существуют профильные листы — технические каталоги, где прописаны конкретные артикулы петель и планок, сертифицированных под вашу профильную систему.

Профильный лист можно запросить у официального представителя или дилера. Требуйте комплектующие строго в соответствии с технической документацией. Используя проверенные решения в магазине Furniturka, вы обеспечиваете своим окнам надежную работу, а себе — спокойствие и уют.
