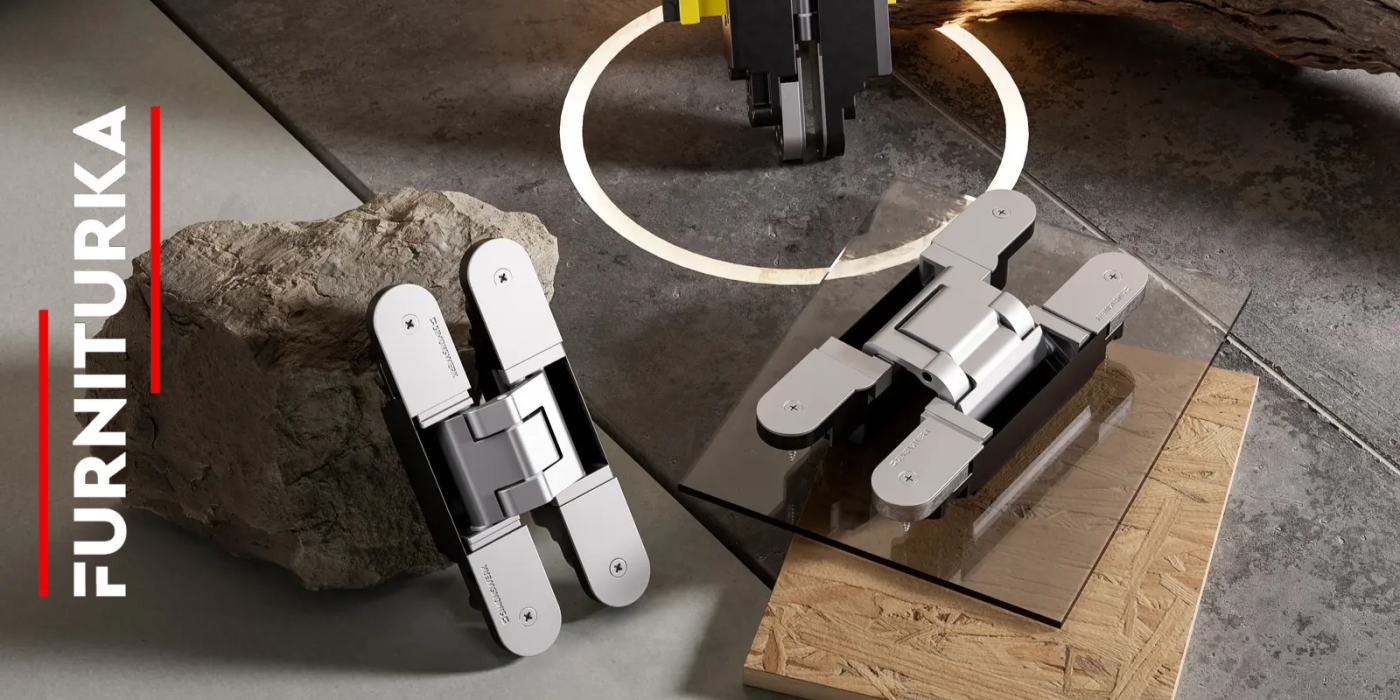

Приховані протипожежні завіси Simonswerk Tectus: технологічна досконалість та безкомпромісна безпека

У сучасній архітектурі та преміальному дизайні інтер'єрів приховані інженерні рішення стали ключовим стандартом, що дозволяє поєднати естетику чистих ліній із жорсткими вимогами безпеки. Протипожежна серія прихованих завіс Simonswerk Tectus є вершиною німецької інженерної думки, розробленою спеціально для інтеграції у вогнестійкі та димозахисні дверні блоки. Головна цінність цієї лінійки полягає в здатності залишатися абсолютно невидимою при закритому положенні дверей, забезпечуючи при цьому найвищий рівень локалізації вогню та утримання тепла у разі надзвичайної ситуації. Завдяки прецизійній точності збирання та суворому контролю матеріалів, ці завіси офіційно сертифіковані за міжнародними стандартами вогнестійкості з межею міцності від 30 до 60 хвилин.

Технологічна перевага Simonswerk Tectus базується на використанні масивної нержавіючої або високоміцної сталі, яка повністю зберігає свою структурну жорсткість та геометрію при екстремальному термічному впливі. На відміну від стандартної фурнітури, протипожежні модифікації (включаючи спеціалізовані версії з індексом FR) оснащуються композитними підшипниками, що не потребують обслуговування, без рідкого мастила та вбудованими терморозширювальними пакетами, які миттєво герметизують монтажні пази при критичному нагріванні. Наявність відточеної системи 3D-регулювання дозволяє ідеально вибудувати притиск та зазори полотна по трьох осях, що гарантує повну димоізоляцію приміщень. Вся лінійка — від компактних моделей для легких дверей до важких флагманів, що витримують вагу полотна до 300 кг, — створена для того, щоб безперебійно захищати життя людей, не порушуючи візуальну гармонію простору.

Сучасні протипожежній та димозахисні дверні конструкції пред'являють особливі вимоги до використовуваної фурнітури. Приховані завіси німецького бренду SIMONSWERK серії TECTUS офіційно сертифіковані для застосування на вогнестійких дверних блоках. Згідно з технічною документацією виробника, ці завіси забезпечують межу вогнестійкості (в залежності від моделі та матеріалу полотна) для дверей з вимогами щодо вогнестійкості за класифікацією UL 94 та європейськими стандартами EN/BS EN.

Уся фурнітура цієї лінійки призначена для створення безбар'єрного середовища та чистих ліній в архітектурі, забезпечуючи повне приховання механізму завіс при закритому положенні полотна.

Технічні особливості та нюанси протипожежної серії

Матеріали та пожежна стійкість: Корпуси та внутрішній механізм протипожежних моделей виготовляються з масивної нержавіючої сталі (solid stainless steel) або високоміцної сталі (solid steel). При термічному впливі під час пожежі ці матеріали зберігають жорсткість та геометрію, не дозволяючи важким дверям провиснути або деформуватися під вагою полотна, що запобігає появі щілин для проникнення диму.

Спеціалізована серія TECTUS FR (Fire Resistant): Виробник випускає вузькоспеціалізовані модифікації з індексом FR. Ці завіси оснащені інтегрованим комплектом, що спучується (integrated intumescent kit). У разі пожежі та підвищення температури цей вбудований терморозширювальний ущільнювач миттєво збільшується в об'ємі (спучується), повністю герметизує фрезерований паз навколо завіси. Це блокує проходження відкритого вогню, тепла та чадного газу в суміжні приміщення, а також і тяги повітря. При цьому всі фрезерувальні розміри та зовнішній вигляд завіс FR повністю ідентичні стандартним версіям завіс TECTUS з аналогічними цифровими ідентифікаторами.

Система 3D-регулювання: Точне прилягання полотна до ущільнювачів коробки має вирішальне значення для димоізоляції. Вся серія оснащена вузлом плавного тривимірного регулювання, що виконується за допомогою шестигранного ключа безпосередньо на встановлених дверях:

• По горизонталі (бічне регулювання): ±3,0 мм (в залежності від моделі);
• По висоті (вертикальне): ±3,0 мм;
• По притиску (глубина): ±1,0 мм (у деяких моделях до ±1,5 мм).

Технологія підшипників: Застосування запатентованих підшипників ковзання, що не потребують технічного обслуговування (maintenance-free slide bearing technology). Всередині вузлів обертання відсутні рідкі оливи та мастила, які могли б вигоріти, витекти або закипіти при високих температурах.

Моделі завіс TECTUS які можна використовувати для протипожежних дверей

Згідно з офіційними каталогами SIMONSWERK, для об'єктних дверей з підвищеними вимогами до вогнестійкості застосовуються такі основні моделі (розрахунок навантаження вказано на підставі встановлення 2 завіс на полотно розміром 2000×1000 мм):

• TECTUS TE 240 3D — базова компактна модель для легких дверей. Допустиме навантаження становить до 60 кг, кут відкривання — 180 градусів. Мін. товщина дверей — 40 мм.
• TECTUS TE 340 3D — функціональна модель середньої серії для важких міжкімнатних та легких об'єктних дверей. Витримує вагу полотна до 80 кг.
• TECTUS TE 440 3D — проміжна об'єктна модель в аналогічних габаритах з TE 340, но з посиленою внутрішньою механікою. Дозволяє нести навантаження до 100 кг без збільшення фрезерувального простору.
• TECTUS TE 540 3D — одна з найпопулярніших моделей для важких об'єктних дверей. Розрахована на вагу до 120 кг. Випускається також у модифікації TE 540 3D A8 (для дверей з декоративними накладками або дзеркалами товщиною до 8 мм, навантаження до 100 кг).
• TECTUS TE 526 3D — спеціалізована надміцна модель, виготовлена повністю з масивної нержавіючої сталі (solid stainless steel). Має високу корозійну та термічну стійкість. Навантаження до 120 кг, має рівень пожежного сертифіката до 60 хвилин утримання вогню.
• TECTUS TE 527 3D — технічний аналог моделі 526, виконаний з масивної високоміцної сталі (solid steel). Навантаження до 120 кг, сертифікована для протипожежних дверей вогнестійкості до 60 хвилин..
• TECTUS TE 640 3D — важка серія для масивних вхідних та функціональних дверей. Допустиме навантаження становить до 200 кг. Випускається також у модифікації TE 640 3D A8 (для дверей з декоративними накладками або дзеркалами товщиною до 8 мм, навантаження до 160 кг).
• TECTUS TE 645 3D — флагманська модель максимальної міцності для екстремальних навантажень. Навантажувальна здатність становить до 300 кг на дві завіси. Застосовується на надважких броньованих, протипожежних та захисних дверних блоках.
• TECTUS TE 380 3D — спеціалізована модель, розроблена для міжкімнатних та об'єктних дверей з глибоким розташуванням у коробі та наплавом (фальцем). Допустиме навантаження становить до 60 кг, кут відкривання — 180 градусів. Конструкція важеля оптимізована для збереження мінімальних зазорів при відкриванні та запобігання защемленню ущільнювача.
• TECTUS TE 311 3D FVZ 40 — модель зі зміщеним корпусом завіси, спроектована спеціально для дверей із прихованою коробкою та полотен із накладним дзеркалом або склом. Розрахована на вагу конструкції до 60 кг. Індекс «FVZ 40» вказує на оптимізацію під фіксоване зміщення та товщину декоративної накладки на полотні до 40 мм, забезпечуючи відкривання на 180 градусів без контакту зі стіною.
• TECTUS TE 311 3D FVZ 44 — модифікована технічна версія моделі TE 311, адаптована для об'єктних дверей із прихованим коробом та збільшеною товщиною декоративних панелей. Допустиме навантаження становить до 60 кг, кут відкривання — 180 градусів. Індекс «FVZ 44» гарантує вільний хід стулки за наявності накладного фасадного матеріалу або дзеркала товщиною до 44 мм.
• TECTUS TE 541 3D FVZ — потужна об'єктна модель зі зміщеною рамною частиною для важких дверей із прихованими коробами (інтегрованими в площину стіни) та накладними декоративними панелями. Витримує вагу полотна до 100 кг, забезпечуючи повний кут відкривання 180 градусів. Дозволяє бездоганно відрегулювати масивну стулку по трьох осях при нестандартних архітектурних конфігураціях монтажу.

Компанія SIMONSWERK пропонує сертифіковані приховані завіси моделі TECTUS для протипожежних дверей, зі спеціальним маркуванням FR з конструктивно інтегрованими терморозширювальними пакетами. Перелік доступних для замовлення моделей завіс Simonswerk TECTUS з маркуванням FR, що мають протипожежний сертифікат та терморозширювальні пакети : TECTUS TE 340 3D FR , TECTUS TE 540 3D FR, TECTUS TE 640 3D FR, TECTUS TE 541 3D FVZ FR, TECTUS TE 540 3D A8 FR, TECTUS TE 640 3D A8 FR.

Приховані завіси SIMONSWERK TECTUS для протипожежних дверей є безкомпромісним стандартом безпеки в сучасному будівництві. За рахунок використання стабільних металевих сплавів, прецизійної точності збирання вузлів обертання та можливості інтеграції терморозширювальних пакетів, німецький виробник гарантує стабільне утримання геометрії полотна при пожежі.

Для архітекторів та інженерів застосування різних моделей TECTUS (від компактної TE 240 до надважкої TE 645) дозволяє повністю виключити видимі накладні елементи та зовнішні кабельні переходи (із завісами Energy), гарантуючи бездоганну естетику дверей у поєднанні з повною відповідністю міжнародним нормативам.
